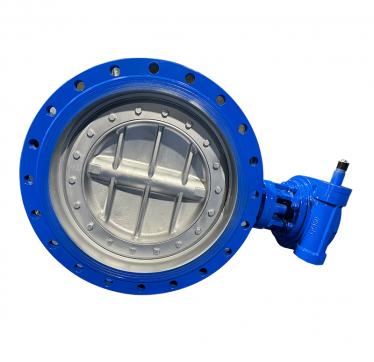

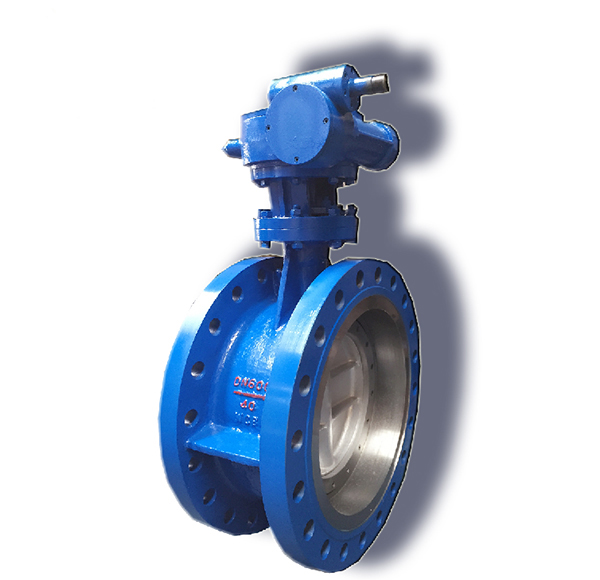

雙向壓法蘭式蝶閥介紹

扭轉力大于普通蝶閥，閥桿的強度要求較高；對蝶板強度的要求，使其能保證在工作狀態下不發生變形；密封副精度高；蝶板、閥桿、閥體匹配精度要求較高；閥體與閥桿之間的連接處使用自潤滑軸承，以減少摩擦。所選擇的蝸輪應有足夠的扭矩鎖定蝶板等。

通過對產品結構特點的分析，結合各閥門類型和結構設計的應用經驗，公司技術人員對產品結構進行了改進。采用浮動密封環(類似于固定硬密封球閥的閥座結構)，在反向壓力下，可根據閥板關閉時的推力調整密封環的位置，以達到比較好的反向密封效果。浮動密封可以補償閥門在不同工況(如高溫)下的變形和熱膨脹，消除對密封表面的損傷，保證密封比壓的均勻性，延長密封的使用壽命，提高密封效果。

所設計的特殊夾具確保了密封副(兩個密蓋為斜錐面)在加工過程中具有與兩個斜錐面相同的錐度，滿足設計要求。閥體閥座和蝶板密封環的錐形磨削是保證蝶閥密封性能的關鍵。設計的專用磨削夾具解決了這一技術難題；鉆孔閥體與蝶板閥桿孔的同軸度和公差精度取決于鏜床和工作人員技術的精度，而高精度鏜床和高技術操作人員則解決了這一工藝難題。一批成功的雙向硬密封蝶閥得到了國內外客戶的好評。目前，它已廣泛應用于供熱循環水管道等領域。

結構特征

1、蝶閥為雙向承壓，特殊結構形式可任意調節密封比壓力，采用偏心S形閥座密封面，使密封表面不易損壞，提高了閥門的使用壽命，密封性能可靠，符合各級標準。

2、浮動座扭矩相對較小，在90度時易于開啟和關閉，操作靈活，省力方便。

3、有一種準確的同步指示機構，可指示閥門在明顯位置的開啟和關閉情況，并可調整或切斷。

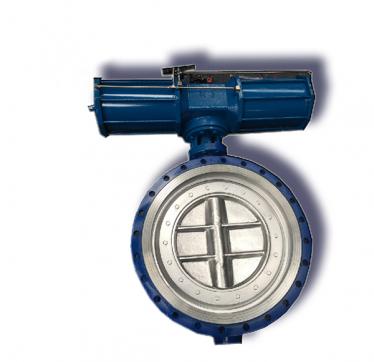

4、閥門可按需要安裝不同的驅動裝置，如手動、電動、氣動、液壓等，既可現場操作，又可遠距離操作，可由單臺或多臺集中控制。

5、流量好，具有調節功能，應用范圍廣，可用于水、蒸汽、油、氣、氣等介質。
